미국에서 세계 최고 성능의 초전도체 와이어가 개발됐다.

미국 버팔로 대학교 화학생물공학과 아미트 고얄 교수 연구팀이 세계 최고 성능의 초전도(HTS) 와이어 개발에 성공했다고 Phys. org, 인터레스팅엔지니어링 등 다수 외신이 전했다.

이번에 개발된 와이어는 섭씨 영하 268도에서 영하 196도 사이의 온도에서 작동한다. 이는 다른 초전도체의 작동 온도인 절대 영도보다는 높지만 여전히 극저온 환경이다.

HTS 와이어는 전력 손실 없이 전기를 전송할 수 있어 미래 에너지 시스템의 핵심 요소로 주목받고 있다. 해상 풍력 발전소의 전력 출력을 두 배로 높이고, 초전도 자기에너지 저장 시스템을 구축하는 등 에너지 인프라 분야에서 다양한 활용이 기대된다. 또한, 최근에는 핵융합 원자로, 차세대 이미징 및 분광 기술에도 적용되고 있다.

HTS 와이어는 비교적 높은 온도에서 작동하는 장점이 있지만, 제조 비용이 높다는 단점이 있었다.

버팔로 대학교 연구팀은 이러한 문제를 해결하기 위해 기존의 이온 빔 보조 증착(IBAD) 기술과 나노기둥 결함 기술을 결합한 새로운 방식을 개발했다. 나노기둥 결함 기술은 절연 또는 초전도 물질을 초전도체에 통합하여 더 높은 초전류 흐름을 가능하게 하는 기술이다.

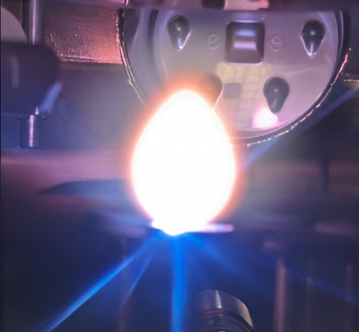

연구팀은 희토류 바륨 구리 산화물(REBCO) 와이어에 펄스 레이저 증착 시스템을 사용하여 HTS 필름을 제작했다. 또한 캐나다 맥마스터 대학교와 이탈리아 살레르노 대학교와의 협력을 통해 원자 해상도 현미경 및 초전도 특성 측정을 수행했다.

이번에 개발된 HTS 와이어는 5 켈빈(-268℃)에서 77 켈빈(-196℃)까지 모든 자기장 및 온도에서 최고의 임계 전류 밀도와 고정력을 달성했다. 특히, 4.2 켈빈에서 외부 자기장 없이 제곱센티미터당 1억 9000만 암페어의 전류를 전달했으며, 7 테슬라의 자기장에서는 제곱센티미터당 9000만 암페어를 전달했다.

또한, 상용 핵융합 반응 온도인 20 켈빈에서는 외부 자기장 없이 제곱센티미터당 1억 5000만 암페어, 7 테슬라 자기장에서는 제곱센티미터당 6000만 암페어 이상의 전류를 전달하는 데 성공했다.

이러한 성과는 0.2 마이크론 두께의 HTS 필름으로 달성되었다는 점에서 더욱 주목할 만하다. 일반적으로 이 정도의 전류를 전달하려면 10배 더 두꺼운 HTS 와이어가 필요하다.

이 연구의 책임 저자인 아미트 고얄 박사는 "이러한 결과는 산업이 상업용 코팅 도체의 가격 대비 성능 지표를 크게 개선하기 위해 증착 및 제조 조건을 더욱 최적화하는 데 도움이 될 것"이라면서 "가격 대비 성능 지표를 더욱 유리하게 만드는 것은 초전도체의 수많은 대규모 예상 응용 분야를 완전히 실현하는 데 필요하다"고 말했다.

이번 연구는 학술지 '네이처 커뮤니케이션'에 게재됐다.
