나노초 단위로 양극 및 음극 전하를 전환할 수 있는 혁신적인 초박형 트랜지스터가 개발됐다.

미국 매사추세츠 공과대학(MIT) 연구팀은 2021년 개발한 강유전체 물질을 사용해 나노초 속도로 스위칭하는 트랜지스터 만들었다고 IT 전문 매체 톰스 하드웨어와 테크 익스플로어 등 다수 외신이 보도했다.

강유전체 물질은 외부 전기장 없이도 스스로 양극(+) 과 음극(-)으로 나뉘어 전기적 분극을 갖는 특별한 물질이다. 외부 전기장을 가하면 분극 영향이 바뀌는 특징이 있으며 이러한 특징을 활용해 정보 저장, 센서, 엑추에이터 등 다양한 분야에 활용할 수 있다.

2021년 MIT 물리학자들이 개발한 새로운 초박형 강유전체는 양극 및 음극 전하가 서로 다른 층으로 분리되는 획기적인 특징을 가지고 있어 컴퓨터 메모리 분야 등 다양한 홯용 가능성이 제시된 바 있다.

최근 동일 연구팀은 해당 소재를 활용해 초박형 트랜지스터를 제작하고, 기존 전자기기 산업을 변화시킬 수 있는 혁신적인 특성을 입증했다.

MIT 연구팀은 강유전체 소재 트랜지스터가 전자공학에 혁명을 일으킬 수 있다고 말했다.

연구팀은 실험실에서 단일 트랜지스터를 기반으로 연구를 진행했지만, 해당 트랜지스터가 현재 생산되는 강유전체 트랜지스터의 산업 표준을 여러 측면에서 충족하거나 능가하는 것으로 나타났다고 밝혔다.

연구를 주도한 파블로 자릴로-헤레러 MIT 물리학 교수는 "이번 연구는 기초 과학이 응용 분야에 매우 중대한 영향을 미칠 수 있는 극적인 사례 중 하나"라고 강조했다.

새로운 트랜지스터는 1나노초(10억분의 1초) 단위로 양극 및 음극 전하를 전환할 수 있을 정도로 매우 빠른 속도를 자랑하며, 1000억회 이상 스위칭 후에도 성능 저하 없이 작동할만큼 내구성이 뛰어나다.

또한 10억분의 1미터 두께로 세계에서 가장 얇은 소재 중 하나다. 이는 컴퓨터 메모리 용량을 크게 늘리고 에너지 효율성을 향상 시킬 수 있음을 시사한다.

현재 트랜지스터 기술은 수백나노초 단위로 상태를 전환한다.

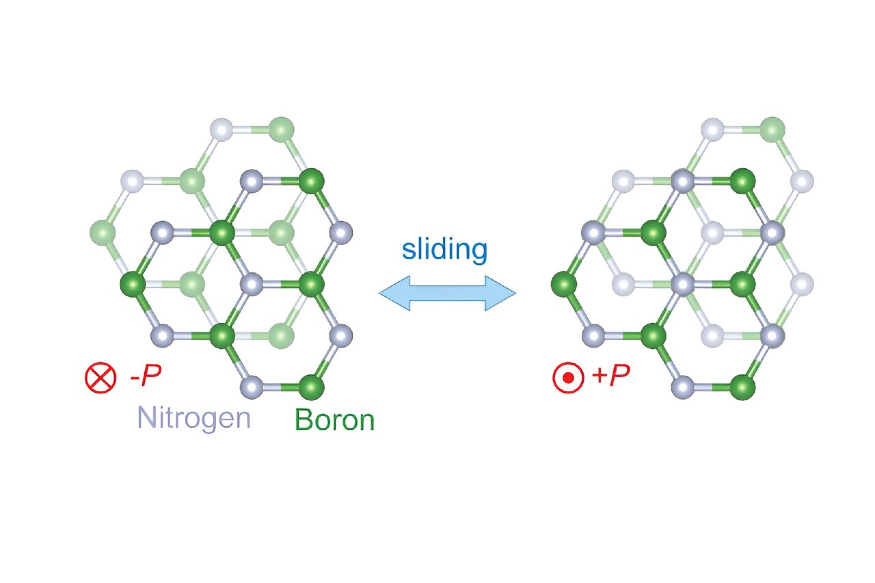

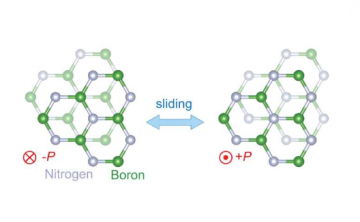

연구팀은 붕소 질화물(BN) 원자층을 평행으로 쌓아 새로운 강유전체를 개발했다. 외부 전기장을 가하면 층이 미세하게 이동하며 붕소 및 질소 원자의 위치가 바뀌고, 이러한 슬라이딩 현상을 통해 전자기적 특성이 급격하게 변화한다.

개발된 새로운 트랜지스터는 기존 플래시 메모리와 달리 반복적 쓰기 및 삭제 과정에서도 성능 저하가 없다는 점에서 혁신적이다.

연구팀은 앞으로 대량 생산 기술 개발 등 해결해야 할 과제가 남아 있지만, 이번 연구 결과가 미래 전자기기 산업에 폭 넓게 활용될 수 있을 것으로 기대하고 있다.

연구 결과는 학술지 '사이언스(Science)'에 게재됐다.
